Le « sentinelle de tension » des véhicules électriques : comment les capteurs de tension à effet Hall préviennent les surcharges dans les systèmes haute tension.
Les sentinelles de tension des véhicules électriques : comment les capteurs de tension à effet Hall préviennent les surcharges dans les systèmes haute tension.
1. Nécessité cruciale d'une surveillance de l'isolation dans les systèmes haute tension des véhicules électriques

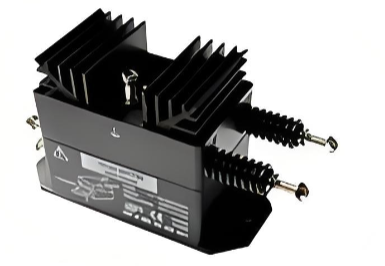

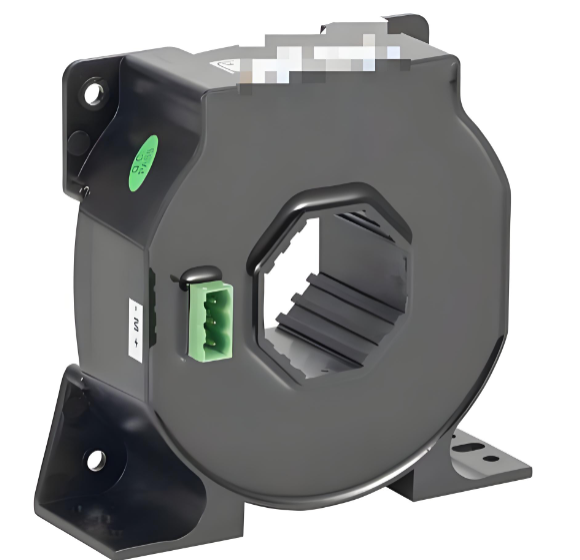

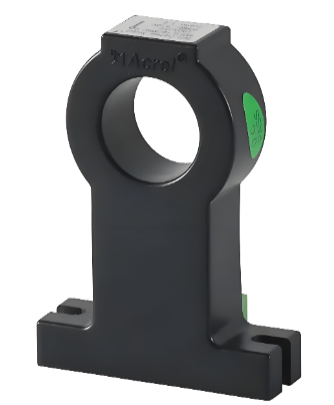

Le groupe motopropulseur d'un véhicule électrique fonctionne à des tensions allant de 400 V à 800 V et plus, ce qui représente un défi majeur en matière de sécurité. Mesurer directement ces tensions à l'aide de diviseurs de tension résistifs classiques créerait une connexion galvanique entre la batterie haute tension et le système de commande basse tension, exposant ainsi les occupants et les composants électroniques du véhicule à un risque d'électrocution important. C'est là que l'apport intrinsèque de la technologie de mesure du courant alternatif (ou de la technologie de mesure du courant alternatif) entre en jeu.capacité d'isolationLes capteurs de tension à effet Hall deviennent indispensables. Des capteurs comme leSérie RTVCe procédé utilise le couplage magnétique pour mesurer la tension sans contact électrique avec la ligne haute tension. La tension d'entrée est appliquée à une résistance interne primaire afin de générer un faible courant, qui circule ensuite dans une bobine à plusieurs spires enroulée autour d'un noyau magnétique. Ce principe permet d'obtenir un couplage renforcé.isolation galvaniqueL'isolation, généralement de l'ordre de plusieurs kilovolts, empêche la propagation de défauts ou de transitoires sur le réseau haute tension vers le boîtier de commande basse tension, particulièrement sensible. Cette isolation constitue le fondement de la sécurité et permet une surveillance précise et sûre de la tension.
2. Mesure précise de la tension comme première ligne de défense
Outre son rôle d'isolation, la fonction principale du capteur de tension à effet Hall est de fournir un signal analogique ou numérique précis et proportionnel représentant la tension du bus CC haute tension. Cette mesure précise est essentielle à de nombreuses fonctions de protection. Le système de gestion de batterie (BMS) s'appuie sur ces données en temps réel pour surveiller l'état de charge et l'état de la batterie. Plus important encore, il sert depremière ligne de défensecontresurtensionetsous-tensionEn cas de freinage régénératif, le moteur fonctionne comme un générateur, ce qui peut entraîner une forte hausse de la tension du bus CC au-delà des limites de sécurité. À l'inverse, un défaut ou une forte accélération peut provoquer une chute de tension. Le capteur de tension à effet Hall détecte instantanément ces variations. Si la tension dépasse ou descend en dessous des seuils de sécurité préprogrammés, le système de gestion de la batterie (BMS) peut prendre des mesures correctives immédiates, comme commander à l'onduleur de réduire la puissance de freinage régénératif ou de limiter le couple moteur. Cette surveillance précise prévient les contraintes électriques sur la batterie et l'électronique de puissance, préservant ainsi leur durée de vie et leur intégrité opérationnelle.
3. Garantir la fiabilité et la sécurité fonctionnelle de l'ensemble du système
Le rôle du capteur de tension à effet Hall dépasse la simple protection contre les surtensions pour englober un champ d'application plus vaste.sécurité fonctionnelleet la fiabilité de l'ensemble du système haute tension. Sur les plateformes 800 V, les exigences en matière de capteursprécisionettemps de réponseLes exigences sont encore plus strictes. Ces capteurs fournissent les données critiques nécessaires à la surveillance de la résistance d'isolement entre le système haute tension et le châssis du véhicule, un paramètre essentiel pour la sécurité des passagers. Leur rapidité de réponse est cruciale pour la commande stable de l'onduleur, qui dépend d'informations précises sur la tension du bus DC pour les algorithmes de modulation de largeur d'impulsion (PWM). De plus, la conception robuste de ces capteurs, capables de résister aux conditions difficiles du secteur automobile, notamment aux températures extrêmes et aux vibrations, garantit des performances constantes tout au long de la durée de vie du véhicule. En agissant comme un système de surveillance vigilant, le capteur de tension à effet Hall permet au BMS et aux autres contrôleurs de prendre des décisions éclairées, prévenant ainsi les défaillances catastrophiques, assurant la conformité aux normes de sécurité internationales telles que l'ISO 26262 et, en fin de compte, instaurant la confiance indispensable à l'adoption généralisée des véhicules électriques.
Résumé
En résumé, le capteur de tension à effet Hall est un élément indispensable de la surveillance de la tension dans les véhicules électriques. Il assure l'isolation galvanique essentielle à un fonctionnement sûr, fournit les mesures précises nécessaires à une protection proactive contre les surtensions et les sous-tensions, et contribue à la sécurité et à la fiabilité fonctionnelles de l'ensemble du système, qui sont les fondements de la viabilité des plateformes modernes de véhicules électriques haute tension.
