Condensateurs à film métallisé vs. condensateurs électrolytiques en aluminium : lequel choisir pour le filtrage de l’alimentation ?
Caractéristiques fondamentales et confrontation technologique

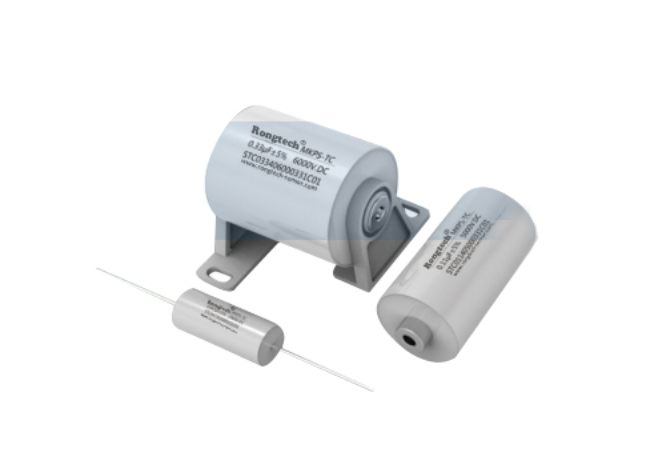

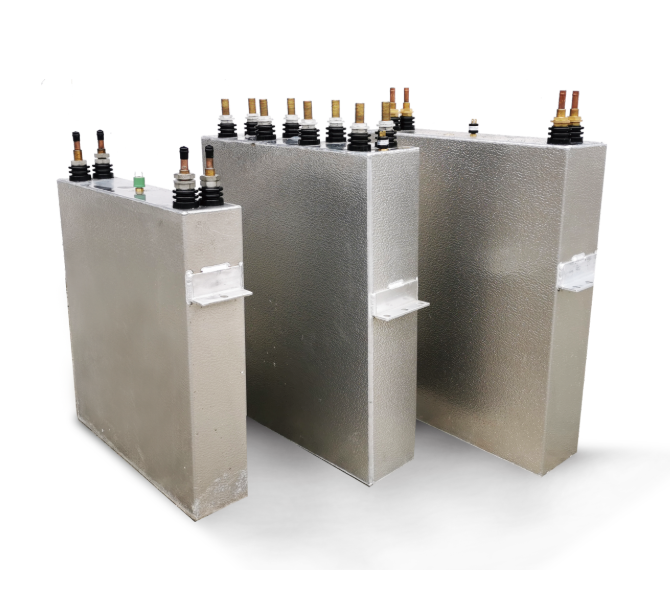

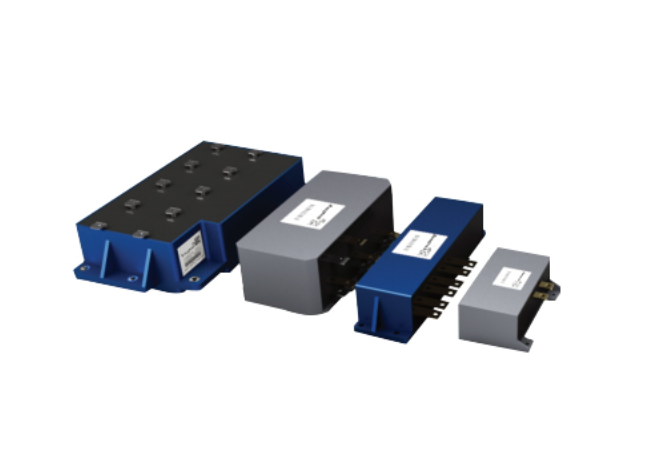

Le choix du condensateur adapté au filtrage de l'alimentation est une décision fondamentale qui influe sur les performances, la taille et la fiabilité. Les condensateurs électrolytiques en aluminium, comme ceux des séries à bornes à vis et à enclenchement rapide de Rongtech, utilisent un électrolyte liquide ou solide pour atteindre une très haute capacité par unité de volume à faible coût. Ils constituent ainsi le choix privilégié pour le stockage d'énergie en grande quantité et le filtrage des ondulations basse fréquence dans les circuits de liaison CC des onduleurs et des alimentations à découpage (SMPS). Leur principal inconvénient réside dans leur résistance série équivalente (ESR), qui provoque un auto-échauffement sous courant d'ondulation élevé, et une durée de vie limitée liée à l'évaporation de l'électrolyte. À l'inverse, les condensateurs à film métallisé, tels que les modèles AC et DC de Rongtech, utilisent un film plastique mince (par exemple, du polypropylène) comme diélectrique, avec une couche métallisée comme électrode. Cette conception offre une ESR et une ESL intrinsèquement faibles, une excellente réponse en fréquence et des propriétés d'auto-réparation supérieures, les claquages diélectriques localisés étant automatiquement éliminés. Les condensateurs à film offrent une capacité stable en fonction de la température et du temps, ce qui leur confère une durée de vie opérationnelle plus longue et plus prévisible, même si leur densité de capacité volumique est généralement inférieure à celle des condensateurs électrolytiques en aluminium.
Considérations relatives aux performances et à la fiabilité spécifiques à l'application
Le choix optimal s'impose lors de l'analyse des exigences spécifiques de l'application. Pour les applications à forte puissance et à courant d'ondulation élevé, comme le bus CC d'un variateur de fréquence (VFD) ou d'un onduleur solaire, le condensateur électrolytique en aluminium est souvent privilégié grâce à son produit tension-tension (CV) élevé et son rapport coût-efficacité. Les condensateurs électrolytiques en aluminium Rongtech, à courant d'ondulation élevé et longue durée de vie, sont conçus pour ces applications exigeantes. Cependant, dans les circuits à hautes fréquences de commutation (par exemple, les alimentations à découpage modernes utilisant des transistors SiC/GaN) ou lorsque la précision et la stabilité sont primordiales, les condensateurs à film excellent. Leur faible résistance série équivalente (ESR) minimise la génération de chaleur, leur permettant de gérer efficacement les courants d'ondulation à haute fréquence. Les condensateurs à film DC-Link de Rongtech sont ainsi idéaux pour les circuits d'amortissement, les convertisseurs résonants et comme condensateurs de liaison CC directe dans les conceptions haute fréquence, améliorant l'efficacité et la densité de puissance. De plus, dans les applications de filtrage CA, telles que les filtres EMI ou les condensateurs de sécurité en ligne (X2), les condensateurs à film (par exemple, les condensateurs à film CA de Rongtech) sont obligatoires en raison de leurs certifications de sécurité, de leur nature non polaire et de leur fiabilité en service de tension CA continue, là où les condensateurs électrolytiques en aluminium ne conviennent pas.
Le coût total de possession et la pérennisation de votre conception
Cette décision ne se limite pas au coût unitaire initial, mais englobe également le coût total de possession (CTP) et l'impact au niveau du système. Si les condensateurs électrolytiques en aluminium présentent un coût initial plus faible, leur durée de vie limitée (souvent de 2 000 à 8 000 heures à température nominale) peut nécessiter un remplacement préventif des équipements critiques, engendrant des coûts de maintenance supplémentaires et un risque d'indisponibilité. Les condensateurs à film, dont la durée de vie dépasse souvent 100 000 heures, offrent une fiabilité à toute épreuve, réduisant considérablement les coûts du cycle de vie dans les applications où la maintenance est difficile ou coûteuse. Du point de vue des performances, les faibles pertes des condensateurs à film contribuent à une efficacité globale du système accrue et à des besoins de refroidissement réduits. Pour les concepteurs repoussant les limites de la densité de puissance et de l'efficacité avec des semi-conducteurs à large bande interdite, les condensateurs à film deviennent de plus en plus la seule option viable grâce à leurs capacités haute fréquence. Rongtech propose les deux technologies, permettant aux concepteurs de faire des choix stratégiques : utiliser des condensateurs électrolytiques en aluminium à haute capacité et à coût optimisé pour le stockage de masse à basses fréquences, et les associer à des condensateurs à film haute performance pour le filtrage et l’amortissement à haute fréquence, créant ainsi des solutions hybrides qui optimisent à la fois les performances et le coût pour l’application.
En résumé, le choix entre condensateurs à film métallisé et condensateurs électrolytiques en aluminium pour le filtrage de puissance ne repose pas sur la supériorité universelle du premier, mais sur l'adéquation optimale aux exigences électriques, environnementales et économiques spécifiques de l'application. Les condensateurs électrolytiques en aluminium demeurent la référence pour le stockage d'énergie de grande capacité à faible coût. À l'inverse, les condensateurs à film métallisé sont les spécialistes des applications haute fréquence, haute fiabilité et haute stabilité. En comprenant leurs atouts respectifs – et en tirant parti de la gamme complète de condensateurs proposée par Rongtech Industry – les concepteurs peuvent mettre en œuvre des solutions de filtrage robustes, efficaces et économiques, garantissant la longévité et la fiabilité de leurs systèmes d'électronique de puissance.
