Principales différences : Capteurs de courant à effet Hall en boucle fermée vs en boucle ouverte pour la commande de moteurs
Principes opérationnels et distinction en matière de performance fondamentale

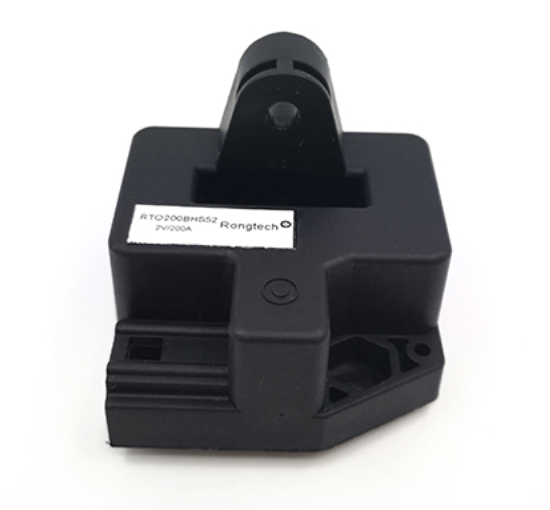

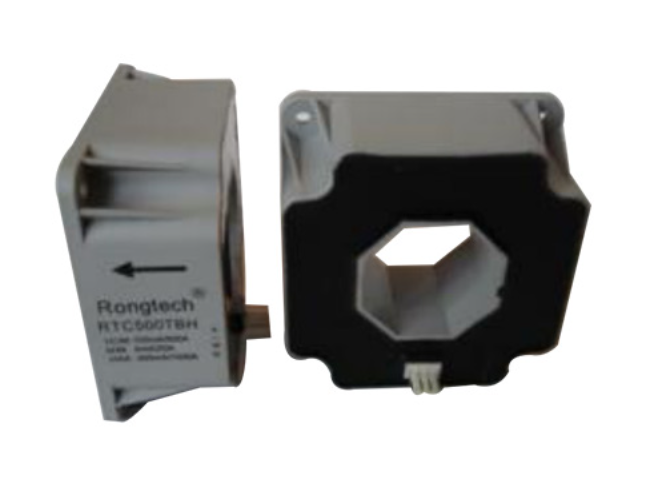

La différence fondamentale entre les capteurs à effet Hall à boucle fermée et à boucle ouverte réside dans leur mécanisme de rétroaction. Un capteur à boucle ouverte, comme ceux proposés dans la série RTU de Rongtech, fournit directement une tension à partir de son générateur Hall, proportionnelle au champ magnétique (et donc au courant primaire), sans compensation secondaire. Sa structure est simple, compacte et économique. À l'inverse, un capteur à boucle fermée, tel que celui de la série RTC de Rongtech, intègre un système de rétroaction négative sophistiqué. Son élément Hall détecte le champ magnétique et son signal de sortie alimente une bobine de compensation qui génère un champ magnétique opposé afin de maintenir un flux magnétique nul dans le noyau. Le courant nécessaire à cette compensation constitue le signal de sortie isolé du capteur. Cette boucle de rétroaction active confère aux capteurs à boucle fermée une précision bien supérieure, généralement inférieure à 0,5 % à 25 °C, et une linéarité remarquable. La bande passante est également nettement plus élevée, dépassant souvent 150 kHz, ce qui leur permet de suivre les variations de courant rapides des moteurs modernes à modulation de largeur d'impulsion (MLI), une performance difficile à atteindre pour les capteurs à boucle ouverte, plus lents et à bande passante limitée.
Sélection des systèmes de commande de moteurs en fonction de l'application
Le choix entre les deux types de capteurs dépend des exigences spécifiques de l'application de commande moteur. Pour les applications à grand volume et à faible coût, comme les moteurs d'appareils électroménagers, les variateurs de ventilateurs ou les pompes, où la précision du contrôle du couple est moins critique, le capteur en boucle ouverte Rongtech est idéal. Sa faible consommation d'énergie, son encombrement réduit et son prix attractif en font une solution parfaitement adaptée. Sa précision suffisante permet des fonctions telles que la protection contre les surcharges et la régulation de vitesse de base. Cependant, pour les entraînements de moteurs hautes performances, comme les servovariateurs industriels, la robotique, les machines-outils à commande numérique et les onduleurs de traction pour véhicules électriques, le capteur en boucle fermée Rongtech est indispensable. Sa haute précision est cruciale pour un contrôle précis du couple et des algorithmes de commande vectorielle (FOC) à haut rendement. La large bande passante et le temps de réponse rapide (typ. < 1 µs) sont essentiels pour mesurer avec précision les courants de commutation haute fréquence des IGBT/MOSFET SiC, garantissant ainsi une commande stable, minimisant l'ondulation du couple et protégeant les semi-conducteurs de puissance sensibles des pics de surintensité dommageables qu'un capteur en boucle ouverte pourrait ne pas détecter.
Avantages stratégiques et coût total de possession
Au-delà du prix unitaire initial, le coût total de possession (CTP) révèle une situation plus nuancée. Si le capteur en boucle ouverte est plus avantageux à l'achat, le capteur en boucle fermée offre une valeur stratégique considérable. Son extrême précision élimine la dérive d'étalonnage liée au temps et à la température, réduisant ainsi les besoins de maintenance et de réétalonnage du système à long terme. Ses performances supérieures permettent une conception plus compacte et efficace du moteur et de l'onduleur, ce qui peut réduire les coûts globaux du système. Pour l'automatisation industrielle critique, la fiabilité et la précision de diagnostic d'un capteur en boucle fermée minimisent les temps d'arrêt imprévus, un coût bien supérieur au surcoût du capteur. Rongtech accompagne ce choix stratégique en proposant les deux types de capteurs, permettant aux concepteurs d'adapter précisément les performances à l'application. Il ne s'agit pas de déterminer lequel est universellement meilleur, mais de choisir l'outil le plus adapté : un capteur en boucle ouverte robuste et économique pour la surveillance et la protection, ou un instrument en boucle fermée haute performance et de précision pour le contrôle et l'optimisation avancés.
En résumé, le choix entre capteurs de courant à effet Hall en boucle ouverte et en boucle fermée détermine les performances maximales et l'efficacité d'un système de commande moteur. Les capteurs en boucle ouverte offrent une solution fiable et économique pour la surveillance et la protection de base. Les capteurs en boucle fermée sont la solution de choix pour les applications hautes performances exigeant précision, rapidité et fiabilité. La gamme complète de technologies de Rongtech Industry permet aux ingénieurs de prendre la décision optimale au niveau du système, en conciliant les besoins de performance et les contraintes budgétaires afin de concevoir des entraînements moteurs plus efficaces, fiables et intelligents.
