Postes à souder à onduleur : comment les condensateurs améliorent la stabilité de l’arc et la qualité de la soudure
Postes à souder à onduleur : comment les condensateurs améliorent la stabilité de l’arc et la qualité de la soudure
Le rôle des condensateurs du bus DC dans la stabilisation de la tension

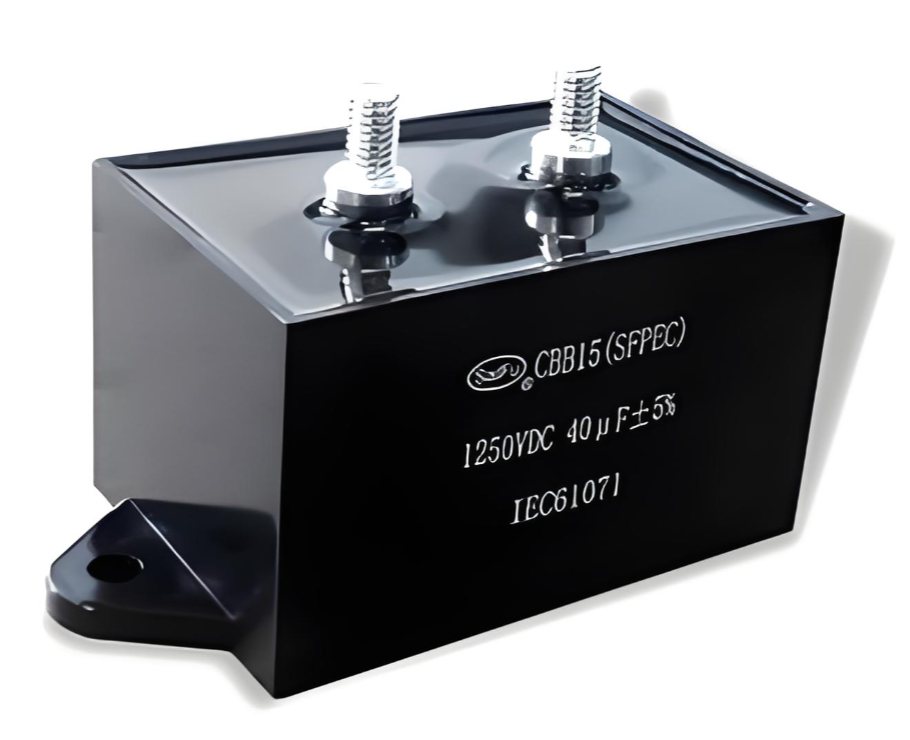

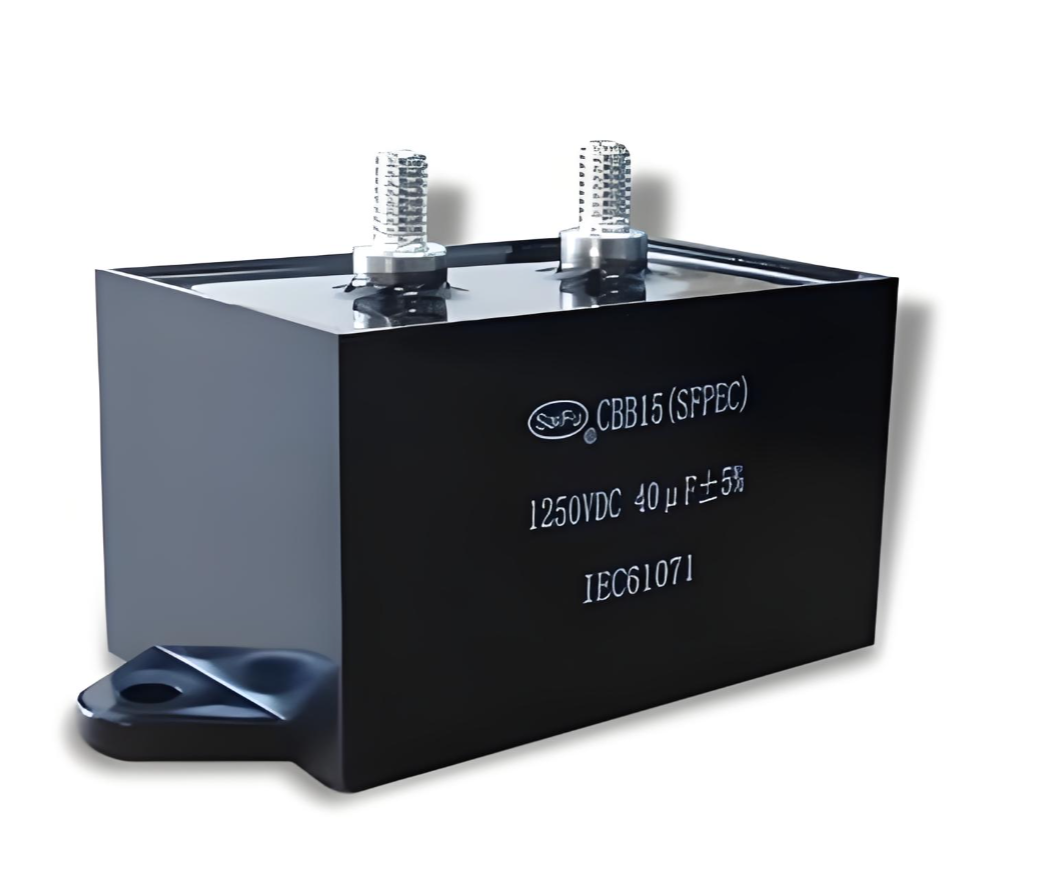

Dans les machines à souder à onduleur, le condensateur du bus DC joue le rôle de réserve d'énergie essentielle entre le redresseur et le pont de l'onduleur. Lors des cycles de commutation haute fréquence des IGBT ou des MOSFET, ces condensateurs absorbent et libèrent instantanément de l'énergie afin de lisser l'ondulation de tension sur le bus DC. Cette action de charge-décharge continue empêche les chutes de tension lors des pics de courant, garantissant ainsi une tension de sortie stable à l'onduleur. Sans une capacité suffisante, la tension du bus DC fluctuerait fortement avec les variations de charge, provoquant des oscillations, voire l'extinction, de l'arc de soudage. Les condensateurs en polypropylène métallisé (MKP) de haute qualité sont privilégiés pour leur faible résistance série équivalente (ESR), qui minimise l'échauffement interne et les chutes de tension sous de forts courants d'ondulation. Cette base stable en DC est la première étape vers un arc régulier et constant.
ESR et ESL : les ennemis cachés de la stabilité de l’arc

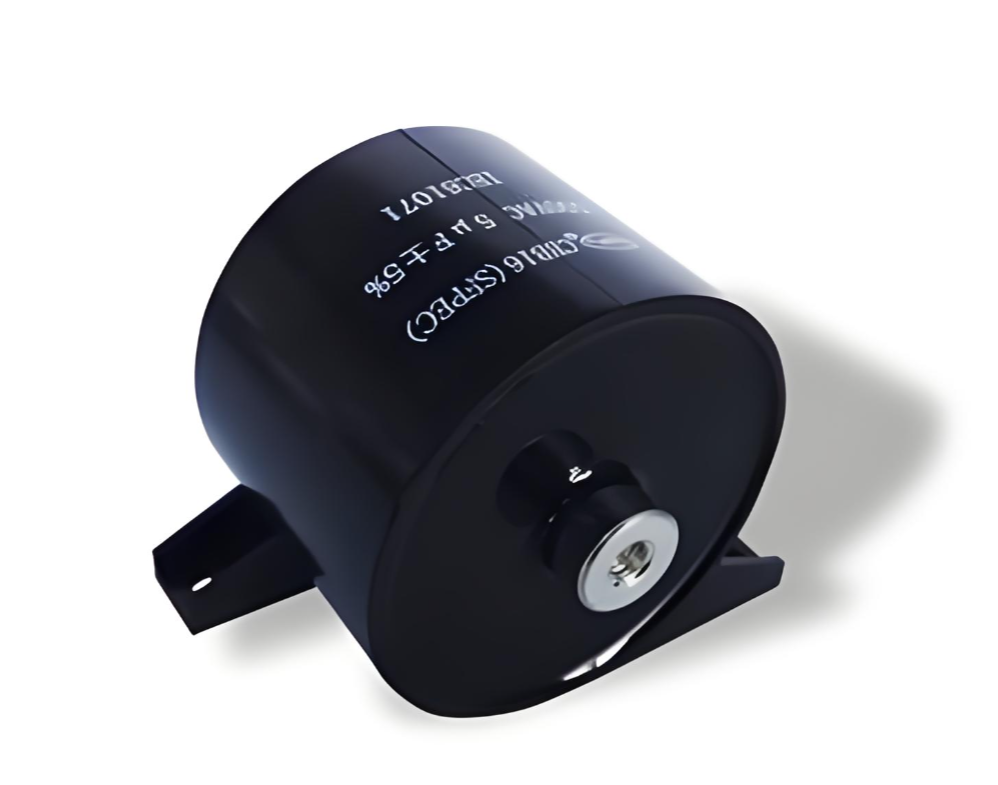

Les paramètres parasites internes d'un condensateur — la résistance série équivalente (ESR) et l'inductance série équivalente (ESL) — sont déterminants pour la qualité de l'arc. Une ESR élevée génère une chaleur excessive sous l'effet des courants d'ondulation à haute fréquence, entraînant une défaillance prématurée du condensateur et une augmentation des contraintes thermiques sur la carte de l'onduleur. Plus critique encore, une ESL élevée crée une impédance aux fréquences de commutation, retardant le temps de réponse du condensateur. En soudage, ce retard se traduit par un amorçage d'arc difficile et un contrôle imprécis de la force d'arc, provoquant des projections et des cordons de soudure irréguliers. Les postes à souder à onduleur de pointe utilisent des condensateurs à faible inductance, voire non inductifs (comme les condensateurs à couches minces), afin de minimiser l'ESL. Ceci garantit une réponse instantanée du condensateur aux sollicitations de l'onduleur, assurant des amorçages d'arc nets et un contrôle précis du bain de fusion, essentiels pour un soudage propre et sans projections.
Stockage d'énergie et contrôle des impulsions pour le soudage de précision
Dans les procédés de soudage spécialisés comme le soudage MIG/MAG pulsé ou le soudage par décharge capacitive (CD), les condensateurs jouent un rôle actif, au-delà du simple filtrage. En soudage pulsé, la batterie de condensateurs emmagasine l'énergie pendant la phase de faible courant et la libère par une impulsion contrôlée lors de la phase de pointe. Cette capacité de décharge rapide permet une pénétration profonde sans apport de chaleur excessif, minimisant ainsi les déformations dans les matériaux fins. Dans les soudeuses par points à décharge capacitive, toute l'énergie de soudage est stockée dans des condensateurs de grande capacité avant d'être déchargée en quelques millisecondes. Cette méthode délivre un courant extrêmement élevé en un temps très court, ce qui la rend idéale pour le soudage de matériaux très conducteurs comme l'aluminium ou le cuivre, où le soudage par résistance traditionnel est limité par la dissipation de chaleur. La capacité du condensateur à fournir une impulsion brève et de haute énergie garantit la formation d'un cordon de soudure robuste avec un marquage de surface minimal.
Les condensateurs sont les héros méconnus de la technologie de soudage à l'onduleur. En stabilisant la tension, en minimisant les pertes parasites et en permettant une distribution précise de l'énergie, ils transforment l'énergie électrique brute en un arc stable et contrôlable. Le choix de la technologie des condensateurs — et plus particulièrement des condensateurs à film à faible ESR — influe directement sur la capacité de la machine à produire des soudures de haute qualité et répétables, avec un minimum de projections et un excellent aspect de cordon.
