Comment les condensateurs de refroidissement à eau répondent aux exigences du chauffage par induction moyenne/haute fréquence
Comment les condensateurs de refroidissement à eau répondent aux exigences du chauffage par induction moyenne/haute fréquence
1. Rôle crucial et environnement difficile des condensateurs dans le chauffage par induction
Dans les systèmes de chauffage par induction moyenne/haute fréquence, les condensateurs ne sont pas de simples composants auxiliaires ; ils constituent des éléments fondamentaux du circuit résonant. Leur fonction principale est de fonctionner de concert avec la bobine d'induction pour créer un circuit oscillant qui génère le champ magnétique haute fréquence nécessaire au chauffage des matériaux conducteurs. Ce rôle les soumet à des conditions extrêmes, notamment à des températures très élevées.courants d'ondulation—atteignant souvent des milliers d'ampères — et des fréquences de fonctionnement pouvant aller de quelques kHz à plusieurs centaines de kHz. À ces fréquences,perte de puissanceAu sein du condensateur, la résistance série équivalente (ESR) devient un facteur critique. Cette perte se dissipe sous forme de chaleur intense qui, si elle n'est pas maîtrisée, entraîne une élévation rapide de la température, la dégradation du matériau diélectrique, un vieillissement prématuré et, finalement, une défaillance catastrophique. Par conséquent, la capacité à supporter des contraintes thermiques importantes est la principale exigence pour les condensateurs dans ces applications exigeantes.
2. La solution de refroidissement par eau : évacuation directe et efficace de la chaleur

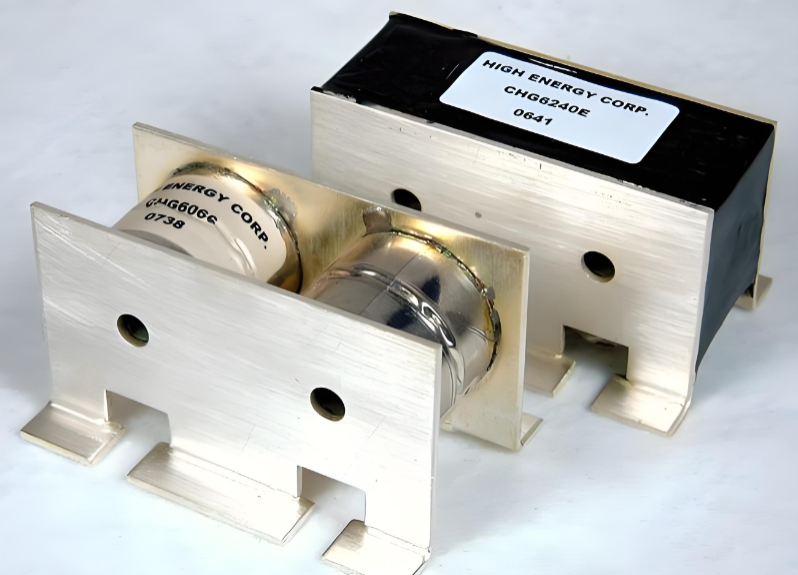

La technologie de refroidissement par eau offre une solution directe et très efficace au problème de la gestion thermique que les condensateurs refroidis par air classiques ne peuvent résoudre. La conception d'uncondensateur de refroidissement à eauLes condensateurs de la gamme Rongtech, par exemple, intègrent un canal ou une enveloppe de refroidissement dédiée permettant à l'eau déminéralisée de circuler à proximité immédiate des composants internes, notamment les enroulements à film métallisé où la chaleur est générée. La capacité thermique massique élevée de l'eau lui permet d'absorber une grande quantité d'énergie thermique avec une augmentation de température minimale. Ce système facilite le transfert direct de la chaleur de la source au fluide de refroidissement, court-circuitant ainsi les processus plus lents de conduction à travers le boîtier et de convection vers l'air.dissipation thermique efficacepermet au condensateur de maintenir une température interne stable et sûre, même en fonctionnement continu à courant et fréquence élevés. Cela se traduit directement par une durée de vie nettement plus longue.durée de vie opérationnelleet une fiabilité accrue, évitant les arrêts imprévus dans les processus de chauffage industriels.
3. Permettre une densité de puissance et une fiabilité du système plus élevées
L'intégration du refroidissement par eau dans les condensateurs a un impact considérable sur les performances et la conception globales du système de chauffage par induction. En éliminant efficacement le goulot d'étranglement thermique,condensateurs refroidis par eaupermettre la construction de systèmes plus compacts et plus puissantsalimentations pour chauffage par inductionLes concepteurs peuvent ainsi augmenter la puissance du système sans avoir à accroître considérablement la taille physique du banc de condensateurs pour améliorer la surface d'échange thermique. Cela permet d'obtenir un rendement supérieur.densité de puissanceDe plus, la stabilité thermique assure la préservation des paramètres électriques clés du condensateur, tels que sa capacité et sa résistance série équivalente (ESR), au fil du temps. Cette stabilité est essentielle au maintien de la résonance précise du circuit résonant, garantissant ainsi un transfert de puissance efficace vers la pièce et un chauffage homogène. La construction robuste de ces condensateurs, conçus pour résister aux contraintes d'un circuit de refroidissement, en fait un élément indispensable d'un système de chauffage par induction haute performance et fiable, destiné à des applications telles que la fusion, le forgeage et le traitement thermique des métaux.
Résumé
En conclusion, les condensateurs refroidis par eau ne sont pas un luxe, mais une nécessité pour les technologies modernes de chauffage par induction moyenne et haute fréquence. Ils répondent directement au défi majeur de la dissipation thermique posé par les courants d'ondulation extrêmes et les hautes fréquences. En permettant une gestion thermique efficace, ils permettent d'atteindre une densité de puissance plus élevée, assurent la stabilité du système et garantissent la fiabilité à long terme requise pour un fonctionnement industriel continu, confirmant ainsi leur rôle de composant essentiel dans les systèmes électroniques de puissance.
