Comment choisir la résistance shunt de précision adaptée pour une mesure de courant fiable
La fiabilité de la mesure du courant commence bien avant l'amplificateur ou le CAN. Dans la plupart des applications basse tension et courant élevé, la résistance shunt reste l'une des solutions les plus précises et compactes pour mesurer le courant, à condition que sa valeur, son comportement en température, sa méthode d'implantation et ses limites thermiques soient adaptés à l'application. Selon les recommandations de TI concernant la détection de courant, la détection par shunt est généralement privilégiée pour les courants jusqu'à environ 100 A sur des tensions inférieures à 100 V. Vishay et Bourns soulignent quant à eux que la précision, la répétabilité, la connexion Kelvin, le faible coefficient de température de résistance (TCR) et la faible force électromotrice thermique (FEM) sont les caractéristiques qui distinguent un véritable shunt de mesure d'une simple résistance de faible valeur ohmique.

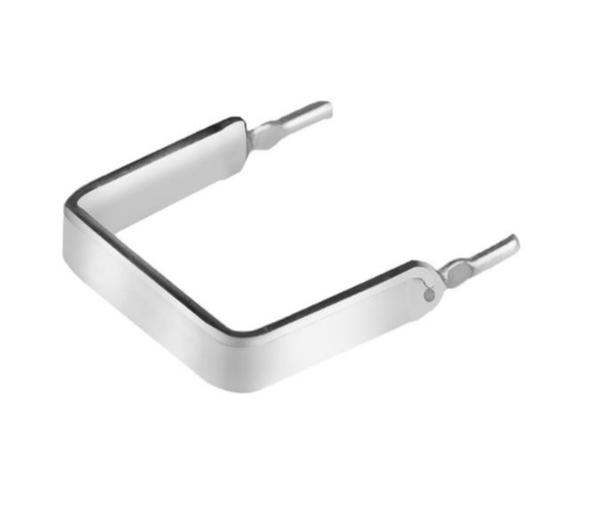

Commencez par la valeur de résistance, la tolérance et le TCR.
La première étape consiste à choisir la valeur du shunt en fonction de la valeur cible de la mesure, et non selon une habitude du catalogue. TI explique que le choix du shunt est toujours un compromis entre la précision de la mesure et la dissipation de puissance : une valeur de shunt plus élevée génère une tension de détection plus forte, plus facile à mesurer avec précision, mais augmente également les pertes de puissance ; une valeur plus faible réduit les pertes, mais exige un gain plus important et peut rendre le décalage et le bruit plus significatifs. La note de TI relative aux convertisseurs de données isolés exprime la même idée de manière plus pratique : la résistance et la puissance nominale requises doivent être calculées à partir du courant continu et du courant maximal, et non uniquement à partir du point de fonctionnement nominal.
Une fois la résistance de base définie, la tolérance et le coefficient de température (TCR) deviennent les points de décision suivants. TI souligne qu'une faible tolérance du shunt et un faible coefficient de température ont un impact direct sur la précision totale de la mesure, tandis que les notes techniques de Vishay indiquent que le TCR peut faire varier la valeur de la résistance lorsque la température augmente et que les fiches techniques ne présentent pas toujours le TCR de manière exacte. Autrement dit, un shunt de précision n'est pas « précis » simplement parce que sa tolérance à température ambiante semble bonne. Pour une mesure de courant réelle, la résistance doit conserver sa valeur lors de la montée en température, des variations ambiantes et sous charge soutenue.
Le comportement des matériaux est également crucial. Les principes fondamentaux des résistances de Vishay et les matériaux de détection de courant de Bourns soulignent tous deux l'importance d'une faible force électromotrice thermique, d'un faible coefficient de température de résistance et de la stabilité des alliages métalliques pour les applications de mesure, notamment lorsque les tensions de détection sont très faibles. C'est pourquoi le choix d'un shunt de haute précision doit toujours reposer sur trois questions liées : quel est le niveau de signal requis ? Quelle perte est acceptable ? Et quelle variation de résistance est admissible en raison de l'échauffement de la résistance en fonctionnement normal ?
Confirmer la connexion Kelvin, la disposition et le comportement d'auto-échauffement

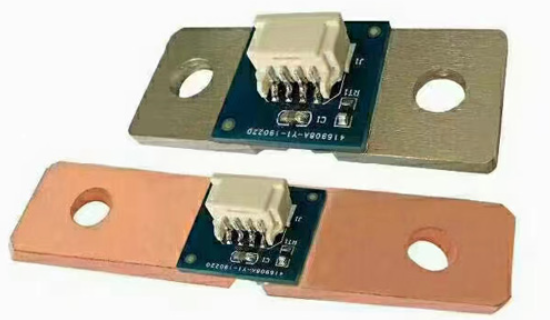

Une résistance shunt de précision peut perdre une grande partie de sa valeur si sa mise en œuvre sur le circuit imprimé est défectueuse. Vishay affirme clairement qu'une connexion Kelvin à une résistance à quatre bornes est essentielle pour une mesure précise du courant, car elle élimine les erreurs liées à la résistance des conducteurs, à la résistance de contact et au coefficient de température des conducteurs. Bourns formule la même recommandation, en soulignant qu'une résistance de mesure de courant à quatre bornes utilisant le principe Kelvin permet des chemins séparés pour la mesure du courant et de la tension de charge, ce qui améliore la précision et la stabilité. Pour l'achat, cela signifie que la résistance doit être évaluée non seulement à partir de sa fiche technique, mais aussi en fonction de la compatibilité de l'agencement du circuit imprimé et de l'interface de l'amplificateur avec la mesure Kelvin.
Les recommandations de TI concernant l'implantation des composants vont plus loin et démontrent que, même avec un shunt adapté, le routage peut engendrer des erreurs évitables. L'entreprise recommande l'utilisation de lignes de détection Kelvin, de pistes d'entrée très courtes et le placement du capteur de courant à proximité du shunt. Ses notes de bonnes pratiques expliquent que des lignes Kelvin individuelles, partant des pastilles de résistance, permettent de garantir que la tension mesurée correspond à la chute de tension réelle du shunt et non à une combinaison de cette chute de tension et d'erreurs liées au chemin de cuivre. Ceci est particulièrement important dans les circuits à faible résistance, où une chute de tension supplémentaire de l'ordre du microvolt peut affecter sensiblement la précision du courant.
L'auto-échauffement est le prochain point à vérifier avant de finaliser la fabrication du composant. Vishay souligne clairement que l'auto-échauffement modifie la résistance en raison du coefficient de température de résistance (CTR), et les guides de TI établissent systématiquement un lien entre le choix du shunt et la dissipation de puissance. Cela signifie qu'une résistance précise sur le papier peut néanmoins dériver dans le produit fini si son échauffement thermique est trop important. Bourns ajoute qu'une faible force électromotrice thermique et une stabilité à long terme constituent des atouts majeurs pour les produits de mesure de courant, et cite des performances allant jusqu'à 21 000 heures à puissance nominale et à 130 °C pour une série. La fiabilité de la mesure du courant dépend donc de bien plus que la simple précision statique ; elle dépend du comportement du shunt après des minutes, des heures, voire des années de fonctionnement réel et de chaleur résiduelle.

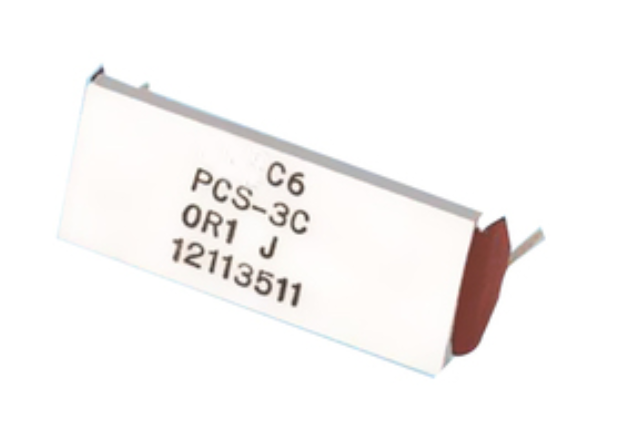

Comparer la marge de puissance, la capacité d'impulsion et la stabilité à long terme
La dernière étape consiste à évaluer le shunt comme un composant tout au long de son cycle de vie, et non uniquement comme un composant de démarrage. La note de sélection des shunts de TI indique que la résistance doit être dimensionnée pour le courant continu et le courant maximal, tandis que Bourns met l'accent sur la résistance aux surtensions et la capacité de puissance élevée des capteurs de courant à faible résistance utilisés en électronique de puissance. Si l'application comprend des surtensions au démarrage, la charge de condensateurs, des pics de courant moteur ou des surintensités brèves, le comportement sous impulsions et en surcharge doit être vérifié avant l'approbation du composant. Un shunt supportant correctement le courant nominal peut néanmoins devenir le point faible sous l'effet de contraintes impulsionnelles répétées.
La dérive à long terme est tout aussi importante que les performances à court terme. Bourns cite une stabilité de résistance à long terme de ΔR/R max 1 % pendant 21 000 heures à puissance nominale et à 130 °C pour une série, tandis que Vishay souligne dans sa FAQ sur les résistances que la variation de résistance en fin de vie doit être considérée en tenant compte de toutes les sources de variation liées à la conception, et non isolément. C'est une approche pertinente lors de l'achat : la question essentielle n'est pas seulement de savoir si le shunt est précis lors de son installation, mais aussi s'il le restera après une exposition prolongée aux contraintes électriques, à la chaleur et aux intempéries.
Il est également pertinent de comparer le type de boîtier et la plage de courant avec le système réel. TI indique que la détection par résistance shunt est souvent privilégiée jusqu'à environ 100 A sur les rails basse tension, tandis que Vishay et Bourns proposent des formats discrets, soudés et à quatre bornes pour répondre à différents besoins en courant et en assemblage. En pratique, la résistance shunt de précision idéale est celle qui offre le meilleur compromis entre niveau de signal, rendement, comportement thermique, facilité de fabrication et stabilité de mesure à long terme dans le produit fini. C'est ce qui garantit la fiabilité de la mesure de courant, et pas seulement sa précision initiale.
Pour choisir la résistance shunt de précision adaptée à une mesure de courant fiable, il est essentiel de vérifier simultanément quatre points : la valeur de résistance doit être appropriée au niveau du signal et aux pertes de puissance ; la tolérance et le coefficient de température de résistance (CTR) doivent correspondre à la plage de températures réelle ; la conception doit permettre une mesure précise en kelvins ; et le composant doit présenter une marge de stabilité thermique et à long terme suffisante pour le profil de charge réel. Une fois ces vérifications effectuées, la résistance shunt devient un composant de mesure fiable et non plus un simple composant de faible résistance dans la nomenclature.
