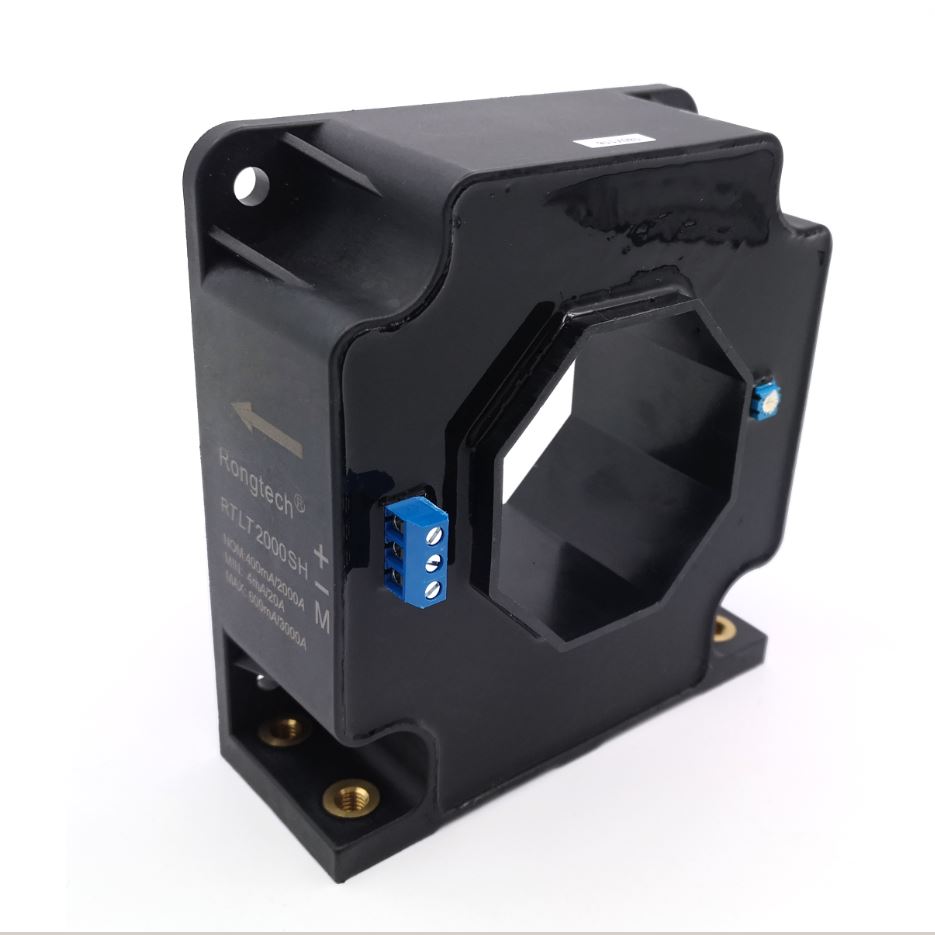

Capteurs de courant à effet Hall en mode boucle fermée de haute précision : performances et applications
Les capteurs de courant à effet Hall en boucle fermée de haute précision représentent une avancée majeure dans le domaine de la mesure du courant. Ils offrent une précision, une stabilité et une polyvalence inégalées dans de nombreux secteurs industriels. Ces capteurs exploitent le principe de l'effet Hall, combiné à des mécanismes de rétroaction en boucle fermée, pour assurer une surveillance du courant en temps réel avec une marge d'erreur minimale, même dans des environnements exigeants. Cet article examine leurs principes de fonctionnement, leurs performances et leurs diverses applications.
1. Principes de fonctionnement et principales caractéristiques
1.1 Effet Hall et conception en boucle fermée
Les capteurs à effet Hall génèrent une tension proportionnelle au champ magnétique créé par un conducteur parcouru par un courant. En mode boucle fermée, ce signal est réinjecté dans une bobine de compensation, qui génère un champ magnétique opposé afin d'annuler le champ initial. Cette boucle de rétroaction garantit un flux magnétique quasi nul dans le noyau magnétique, ce qui se traduit par des signaux de sortie très linéaires et stables. Comparés aux capteurs en boucle ouverte, les capteurs en boucle fermée offrent une précision supérieure, une dérive thermique réduite et des temps de réponse plus rapides.
1.2 Haute précision et linéarité
Les capteurs à effet Hall en boucle fermée atteignent une précision de mesure de ±0,1 % à ±0,5 % du courant pleine échelle, avec des erreurs de linéarité inférieures à 0,1 %. Cette précision est essentielle pour les applications exigeant un contrôle rigoureux de la puissance fournie, telles que les variateurs de vitesse ou les systèmes de gestion de batteries.
1.3 Large bande passante et réponse rapide
L'architecture en boucle fermée permet des bandes passantes allant du courant continu à 200 kHz, voire plus, ce qui rend ces capteurs adaptés aux courants dynamiques des alimentations à découpage ou des onduleurs. Les temps de réponse sont généralement inférieurs à 1 µs, garantissant une surveillance en temps réel des variations rapides de courant.
1.4 Isolement et sécurité
Ces capteurs assurent une isolation galvanique entre le circuit principal et le circuit de mesure, avec des tensions d'isolation comprises entre 2 et 6 kV. Ceci élimine les problèmes de boucle de masse et protège les composants électroniques sensibles des surtensions transitoires.
1.5 Stabilité thermique
Des algorithmes et des matériaux de compensation de température avancés (par exemple, des éléments Hall à faible dérive) minimisent la résistance aux variations thermiques. Les coefficients de température de décalage (TCO) et de gain (TCG) sont souvent inférieurs à 50 ppm/°C, garantissant un fonctionnement fiable de -40 °C à +125 °C.
1.6 Faibles pertes de puissance et format compact
Les capteurs en boucle fermée présentent une perte d'insertion minimale (par exemple, < 0,5 mΩ), réduisant ainsi le gaspillage d'énergie dans les circuits à courant élevé. Leurs boîtiers compacts et montables en surface (par exemple, SOIC, SIP) permettent un gain de place sur les circuits imprimés à forte densité de composants.
2. Principaux domaines d'application
2.1 Entraînements de moteurs industriels et automatisation
Dans les servomoteurs, la robotique et les machines à commande numérique, les capteurs à effet Hall en boucle fermée fournissent un retour d'information précis sur le courant pour le contrôle du couple et la détection des défauts. Ils garantissent une efficacité optimale des variateurs de fréquence en surveillant les courants de phase en temps réel.
2.2 Véhicules électriques (VE) et systèmes de recharge
Ces capteurs sont essentiels aux groupes motopropulseurs des véhicules électriques ; ils mesurent les courants de la batterie pour estimer son état de charge et la protéger contre les surintensités. Dans les bornes de recharge rapide, ils surveillent les courants du bus CC afin de garantir la sécurité et l’efficacité lors des transferts de puissance élevés.
2.3 Systèmes d'énergie renouvelable
Les onduleurs solaires et les convertisseurs d'éoliennes utilisent des capteurs en boucle fermée pour les algorithmes MPPT (suivi du point de puissance maximale) et la synchronisation avec le réseau. Ils protègent également les systèmes en détectant les courants de défaut dans les étages de conversion CC/CA.
2.4 Équipement médical
La détection de courant de haute précision est essentielle dans les appareils d'IRM, les générateurs de rayons X et les instruments chirurgicaux. L'isolation et la précision des capteurs à effet Hall en boucle fermée empêchent les courants de fuite de compromettre la sécurité des patients.
2.5 Électronique grand public et appareils intelligents
Dans les climatiseurs, les réfrigérateurs et les outils électriques, ces capteurs optimisent la consommation d'énergie en surveillant les courants des moteurs. Ils permettent également un arrêt de sécurité en cas de surcharge.
2.6 Aérospatiale et défense
Les systèmes avioniques, les drones et les systèmes satellitaires utilisent des capteurs en boucle fermée pour la distribution de l'énergie, la commande des propulseurs et la surveillance des batteries. Leur conception robuste leur permet de résister aux vibrations, aux radiations et aux températures extrêmes.
3. Avantages par rapport aux technologies alternatives
Comparés aux capteurs à effet Hall en boucle ouverte, aux résistances shunt ou aux transformateurs de courant, les capteurs à effet Hall en boucle fermée offrent :
Précision et linéarité accrues grâce à la compensation par rétroaction.
Bande passante plus large pour les signaux mixtes AC/DC.
Isolation galvanique, éliminant le besoin de composants d'isolation supplémentaires.
Pertes d'insertion plus faibles qu'avec des résistances shunt.
Immunité aux champs magnétiques externes grâce à des conceptions blindées.
4. Tendances futures
L'essor des semi-conducteurs à large bande interdite (SiC/GaN) et des infrastructures de charge ultrarapide exigera des capteurs à bande passante plus élevée (>500 kHz) et à résistance thermique accrue. L'intégration d'interfaces numériques (I²C, SPI) et de systèmes de diagnostic embarqués (auto-étalonnage, signalement des défauts, etc.) simplifiera davantage la conception des systèmes. Les innovations dans les noyaux magnétiques nanocristallins et les éléments à effet Hall MEMS pourraient permettre d'atteindre une précision inférieure à ±0,05 %.
Mots clés principaux
Capteur à effet Hall en boucle fermée, mesure de courant de haute précision, isolation galvanique, large bande passante, stabilité thermique, entraînements de moteurs industriels, véhicules électriques, systèmes d'énergie renouvelable, équipements médicaux, semi-conducteurs à large bande interdite.
Cet article met en lumière le rôle transformateur des capteurs de courant à effet Hall en boucle fermée de haute précision, qui permettent une gestion de l'énergie efficace, sûre et intelligente dans les industries modernes.
